交通标志杆件的配套应用有哪些?
文章来源:江苏龙泽交通网站小编     人气:147       发表时间:2022-06-29 01:53:43

交通标志杆件的配套应用有哪些?

一、交通标志杆件分类
按照交通标志杆件的支撑方式,通常可分为以下几种:
1、立柱式杆件
                      2、悬臂式杆件(含双悬臂)
   3、龙门架式杆件

二、交通标志杆件的应用
1、立柱式杆件
        (1)立柱式杆件的参数
                                                         A、常用尺寸:60mm76mm89mm114mm(管径)
                                           B、安装形式:单立柱、双立柱、三立柱
                                    C、基础固定方式:预埋式、植埋式
                                                                         D、适用标志类型:禁令、警告、小型指示、小型组合标志

交通标志杆件的配套应用有哪些?

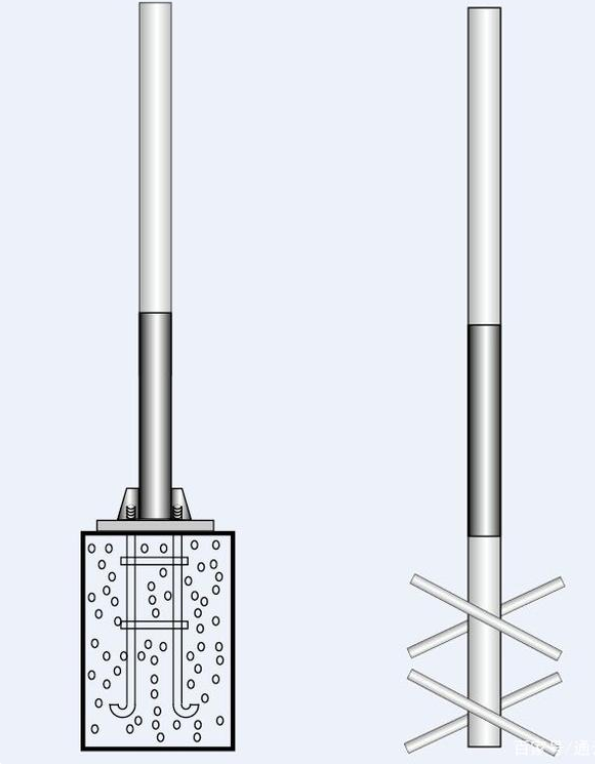

a)预埋式 b)埋植式

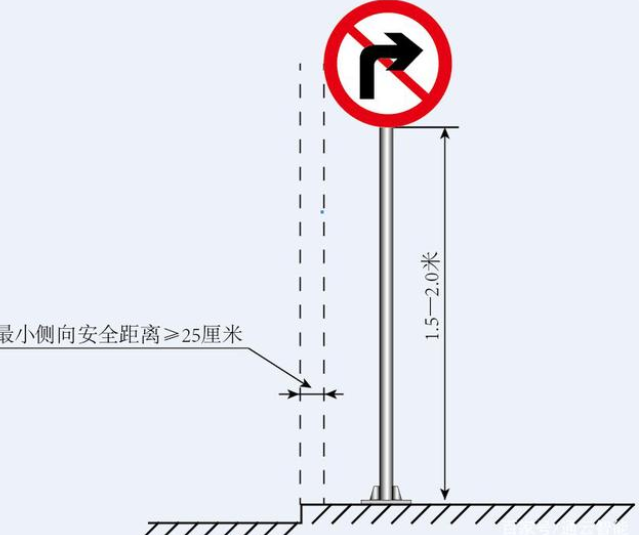

(2)立柱式杆件安装要求
交通标志杆件的配套应用有哪些?

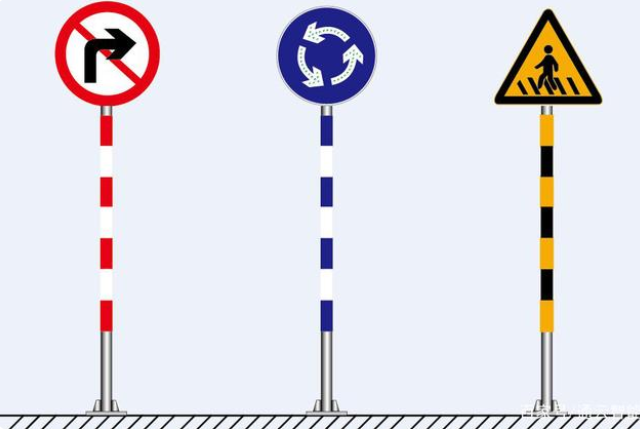

(3)杆件贴膜的三种配色

2、悬臂式杆件

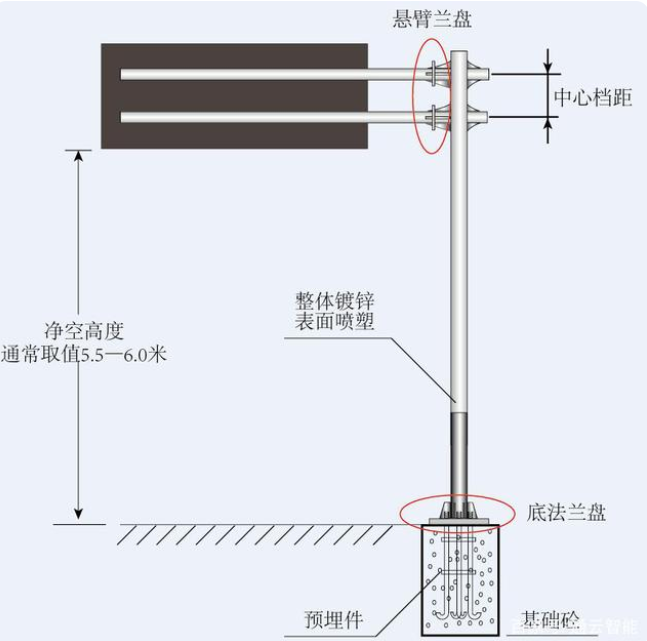

(1)悬臂式杆件的参数描述
交通标志杆件的配套应用有哪些?

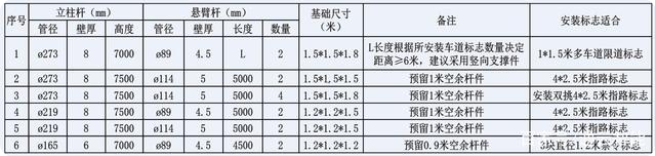

(2)常见参数配置
交通标志杆件的配套应用有哪些?

(3)杆件档距设计(根据标志高度而定),下图为错误的档距设置图例。
交通标志杆件的配套应用有哪些?

(4)重量计算公式

例:计算悬臂杆:立柱219mm(管径)*8mm(厚度)*7500mm(高度);

悬臂114mm(管径)*5mm(厚度)*5000mm(高度)的杆件重量;


M(重量)=管径×π×壁厚×高度(长度)×密度
M(立柱重量) = 0.219米×3.14×0.008米×7.5米×7.85*1000kg/米
=323.89kg
M(悬臂重量) = 0.114米×3.14×0.006米×5米×7.85*1000kg/米
=84.30kg
M(法兰盘) = 长度×宽度×厚度×7.85*1000kg/米
= 0.4米×0.4米×0.02米×7.85*1000kg/米
=25.12kg
M(悬臂杆) = M(立柱重量) +M(悬臂重量)+M(法兰盘)
= 323.89kg + 84.30kg +25.12kg = 433.31kg
P(造价) = M(悬臂杆)× 钢材单价

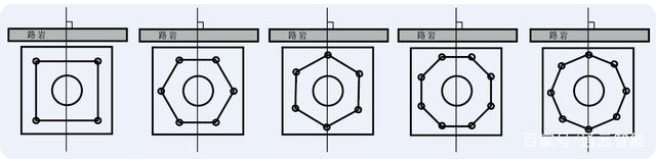

3、常见预埋件法兰埋设方向
交通标志杆件的配套应用有哪些?

4、发光标志配套杆件开孔及管道

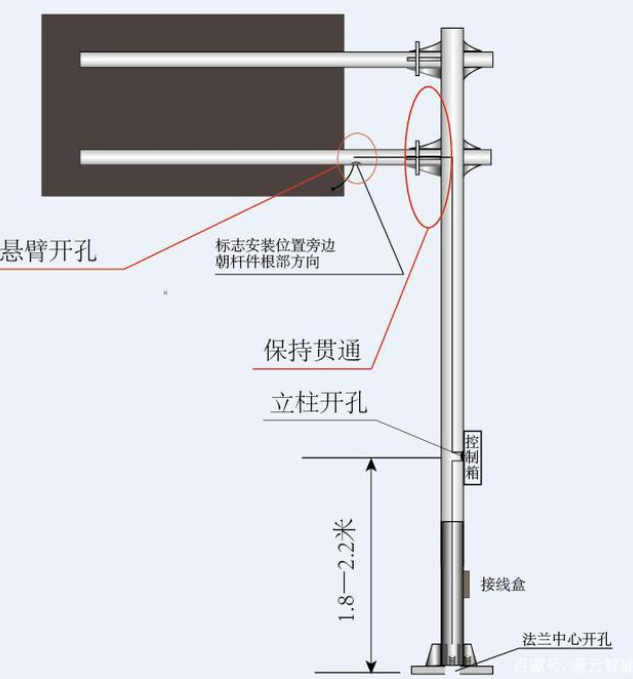

(1)杆件接电穿线开孔
交通标志杆件的配套应用有哪些?

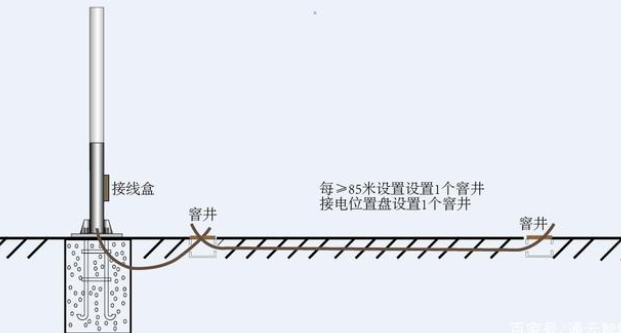

(2)市政接电管道布设
交通标志杆件的配套应用有哪些?
5、杆件结构计算书

(1)交通标志整体承担的荷载包括:永久性荷载与可变荷载。
1)永久性和荷载:标志结构的自重(标志版面重+悬臂重量+立柱重量)
2)可变荷载:风载(杆件所承受风载/标志版面所承受风载)
注:风速取值为选用当地比较空旷平坦地面离地10米高统计所得50年一遇10分钟
平均最大风速,取值不得小于22米/秒。无风速记录值地区调用《公路桥涵设计通、
用规范》(JTGD60-2004)中的各地区风压值表。
(2)强度验算
1)标志整体荷载对立柱、悬臂设计要求的验证
2)悬臂、标志对悬臂法兰连接螺栓的力矩验证
3)标志整体对底法兰连接螺栓的侧向力矩验证
4)标志整体对基础、预埋螺栓的强度要求验证
5)危险点应力、特殊变形条件下的强度验证
